Description du projet

Visière de protection échofab : un prototype d’équipement de protection individuelle que nous avons fait évoluer. En une semaine, nous avons passé en revue des dizaines de prototypes et effectué deux vérifications auprès de l’hôpital du Sacré-Coeur de Montréal. Après avoir fabriqué plus de 35 000 visières nous avons développé un 2e modèle entièrement réutilisable et recyclable.

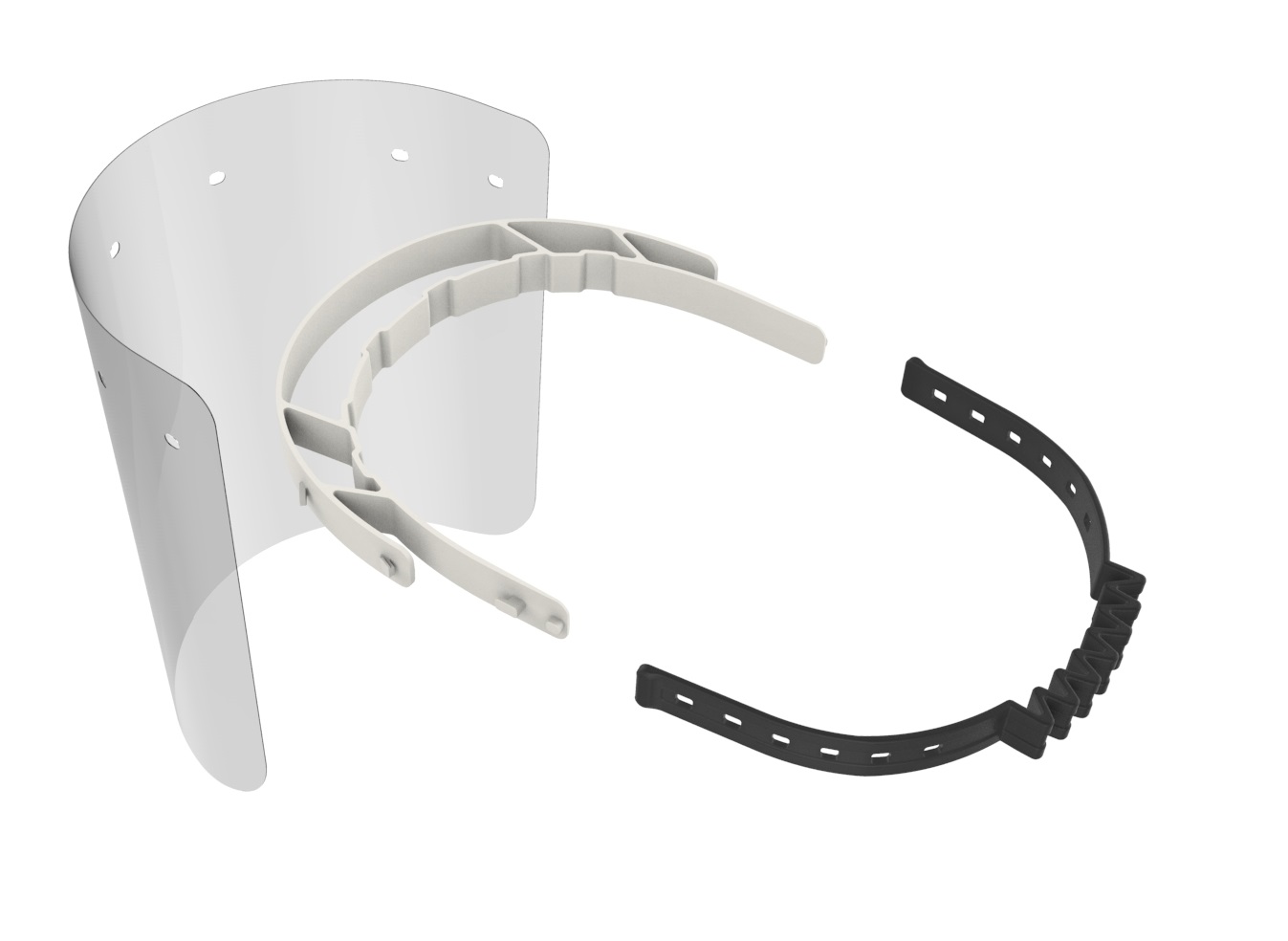

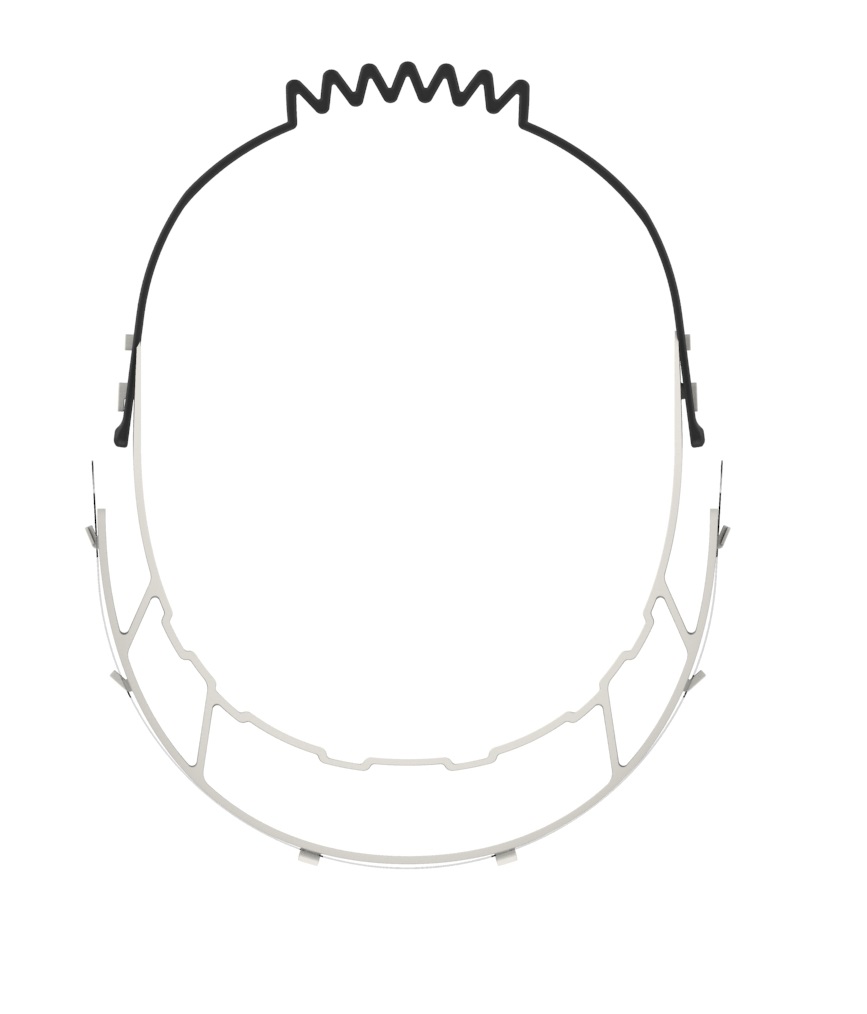

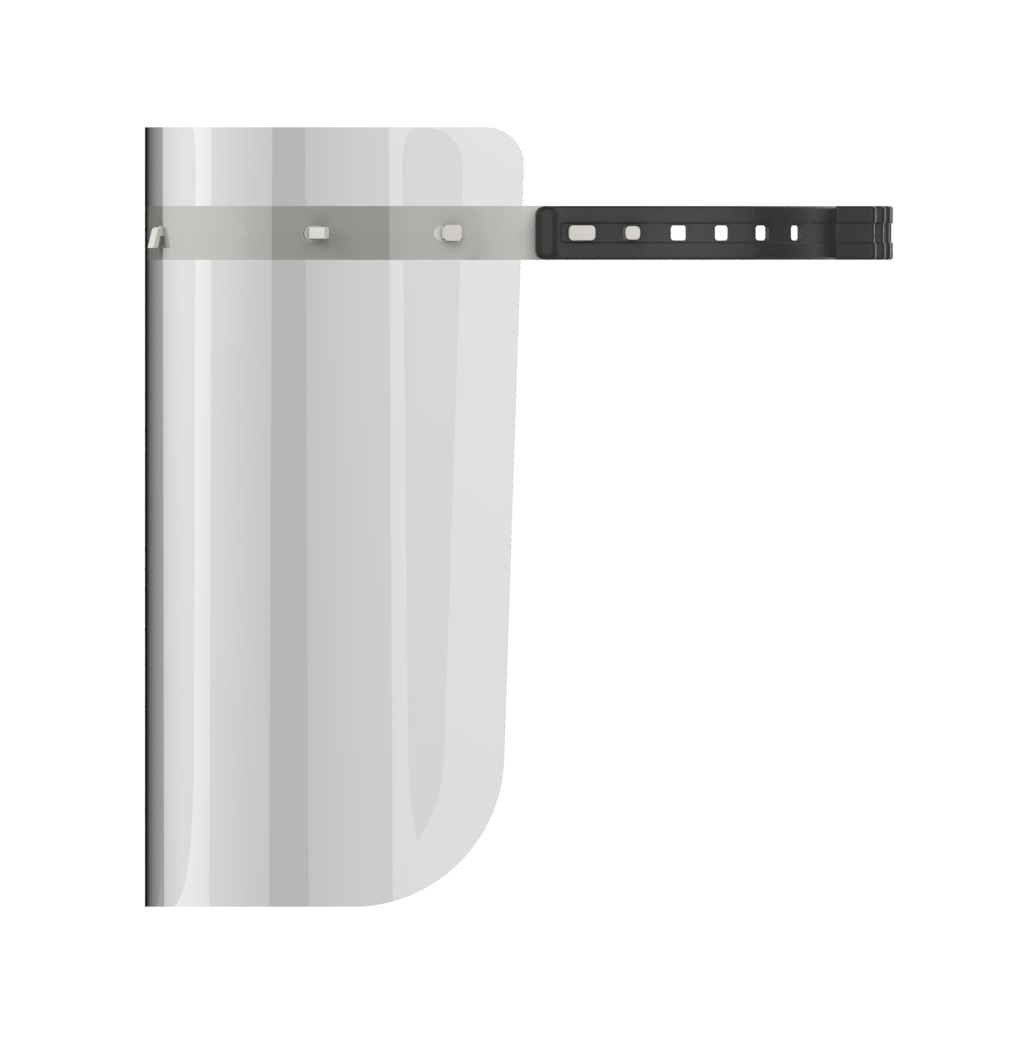

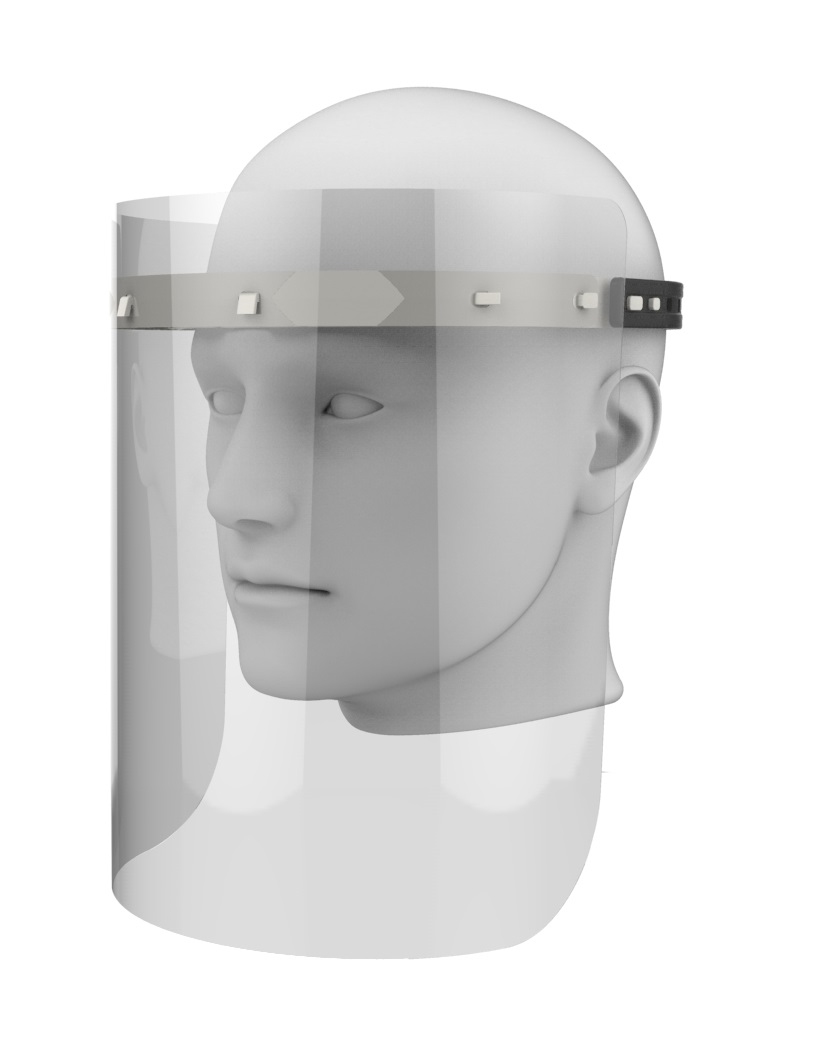

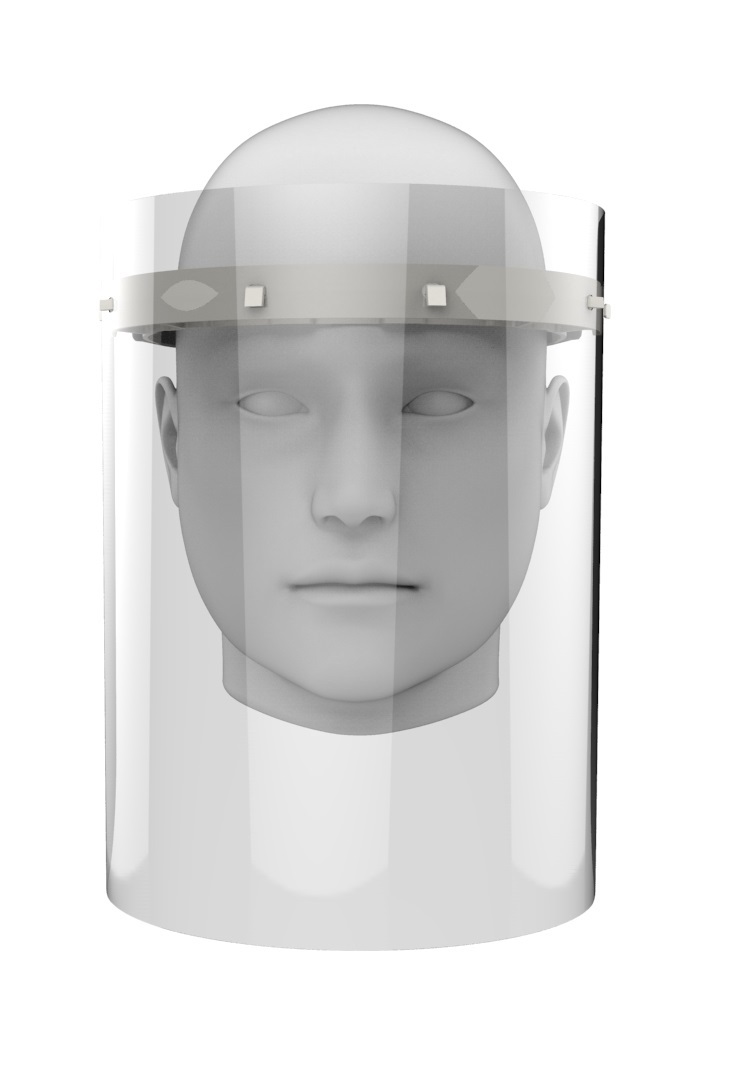

Le dernier modèle de visière de protection

Fiche technique :

Visière : écran facial de forme coupée plate transparente en polycarbonate 0.381mm (0,015 pouces) d’épaisseur, 220mm (10.24 pouces) de longueur et 331mm (13 pouces) de largeur, découpé à l’emporte-pièce, avec pellicules protectrices sur les deux surfaces recto-verso

Bandeau : moule à injection avec plastique HDPE, (Polyéthylène Haute Densité, approuvé par FDA)

Sangle ajustable : moule à injection avec silicone de qualité médicale, permet d’obtenir des pièces de grande qualité

Caractéristiques

  • Très bonne surface de protection en largeur, pour le cou et au-dessus du bandeau
  • Fiabilité des points de fixation et points de serrage autour de la tête
  • Compatible avec le port de lunettes
  • Très bonnes propriétés optiques, résistant à la projection
  • Très bonne résistance aux agents chimiques
  • Transparence anti-buée et anti-éraflures
  • Confort ajusté, légèreté, permettant tous les mouvements normalement exécutés et réduisant au minimum toute sensation de gêne et d’inconfort
  • Recyclable
  • Désinfectable et entièrement réutilisable
  • S’usine très facilement et ne nécessite pas de précautions particulières
  • Très résistante aux chocs et feu
  • Possibilité de bandeaux de différentes couleurs pour des usages différenciés
  • Possibilité d’apporter des modifications au modèle
  • Possibilité de remplacer l’écran et conserver la monture et l’attache

Résistance au traitement de désinfection : Le matériau utilisé pour l’écran a été testé et approuvé dans un bain Isopropyl Alcohol pour une durée de 1 heure (désinfectant). Il est aussi lavable à l’eau chaude 120 degrés F avec des produits de nettoyage.

Téléchargements

Télécharger la ficher technique fiche-technique.pdf

Démarrez votre production de visières de protection réutilisables

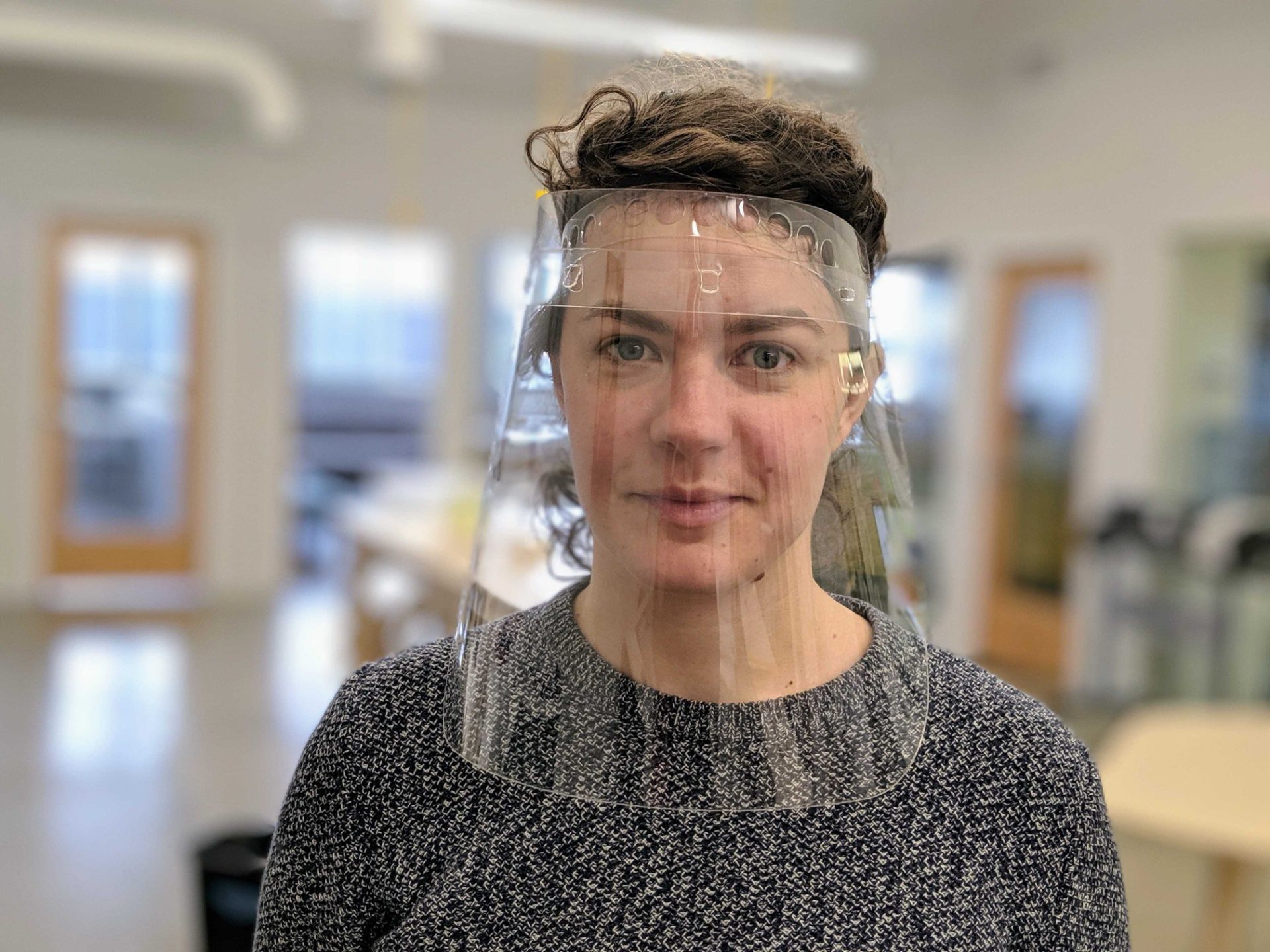

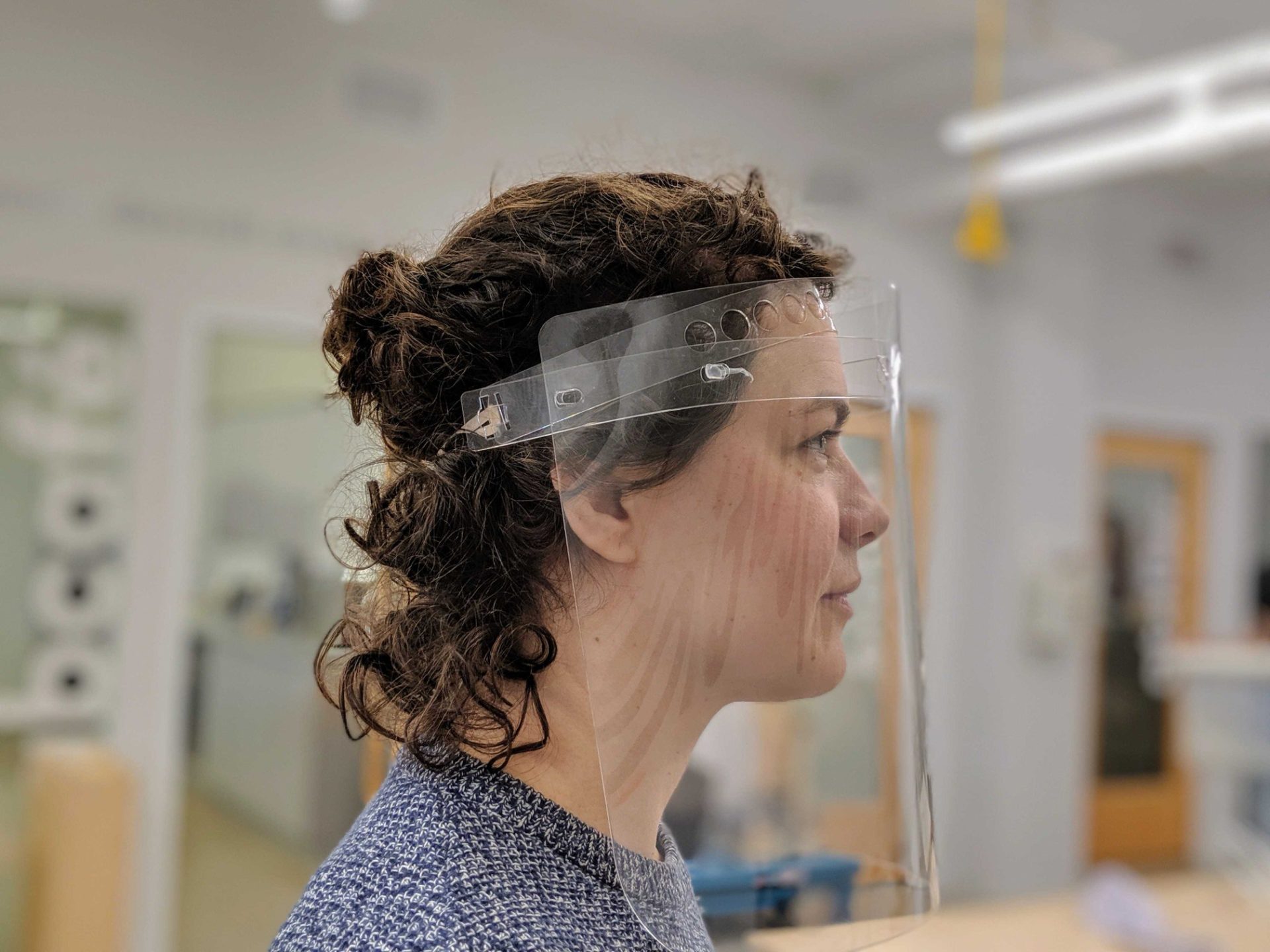

Notre premier modèle

Propriétés :

  • Très bonnes propriétés optiques
  • Très bonne résistance aux agents chimiques
  • Transparence anti-buée et anti-éraflures
  • Confort ajusté
  • Réutilisabilité possible
  • S’usine très facilement et ne nécessite pas de précautions particulières
  • Très résistante au choc et feu

Matériaux utilisés

  • Monture: plastique PETG (Polyéthylène Téréphtalate Glycolisé) incolore (ou pas) 0.06″ ou 0.04″, avec pellicule pour découpe laser
  • Visière: plastique PETG incolore 0.02 ou Polycarbonate ou Clear, PETE 0.019″, avec pellicule pour découpe laser
  • Bande élastique plat, 1 cm, ou bande élastique tricot (pour boutonnière)

Téléchargements

Visière : visiere.svg
Monture : bande.svg
Télécharger la ficher technique fiche-technique.pdf

Sous licence Creative Commons (NC-by-SA)

C’est-à-dire « Attribution + Pas d’Utilisation Commerciale + Partage dans les mêmes conditions (BY NC SA) ». En savoir plus ici

Parcourir notre page Wikifactory:

Parcourir notre page Github

Parcourir notre page Gitlab

Soutien aux services d’urgence

Au cours des dernières semaines, alors que la menace croissante de COVID-19 devient plus répandue, notre équipe a cherché à trouver un moyen d’aider et de contribuer. Nous sommes en mesure d’utiliser nos outils et notre infrastructure existants pour créer des visières de protection pour les travailleurs de première ligne des hôpitaux et des soins de santé.

Vous souhaitez plus d’information pour développer votre manufacture urbaine de visières échofab écrivez à l’adresse courriel visiere-echofab@communautique.quebec

Notre protocole de production

Notre équipe travaille en collaboration avec plusieurs experts, dont l’entreprise Tak Design spécialisée dans le domaine du design industriel et du développement de produits. Le premier prototype de visière a été testée et modifiée suite à son essai par l’utilisateur urgentologue de l’hôpital du Sacré-Coeur de Montréal et validée par son comité médical pour s’assurer que le matériel et la conception sont approuvés pour une utilisation dans les hôpitaux et qu’elle soit réutilisable. De cette expérience nous avons fait évoluer un 2e prototype pour le rendre entièrement réutilisable, pour inclure la sangle d’attache, et pouvant être fabriqué à grande échelle rapidement.

Résultat final

Une visière offre une protection par son effet anti projection au niveau des trois zones par lesquelles entre le virus : la bouche, le nez et le yeux. Elles peuvent protéger les porteurs des gouttelettes émises par une personne à proximité et face à l’écran, elles ne permettent pas de protéger des particules restant en suspension. Elles ne remplacent pas les masques de protection respiratoire. Elles peuvent donc être utilisées également avec un masque.
