Visière de protection échofab : un prototype d’équipement de protection individuelle que nous avons fait évoluer. En une semaine, nous avons passé en revue des dizaines de prototypes et effectué deux vérifications auprès de l’hôpital du Sacré-Coeur de Montréal. Après avoir fabriqué plus de 35 000 visières nous avons développé un 2e modèle entièrement réutilisable et recyclable.

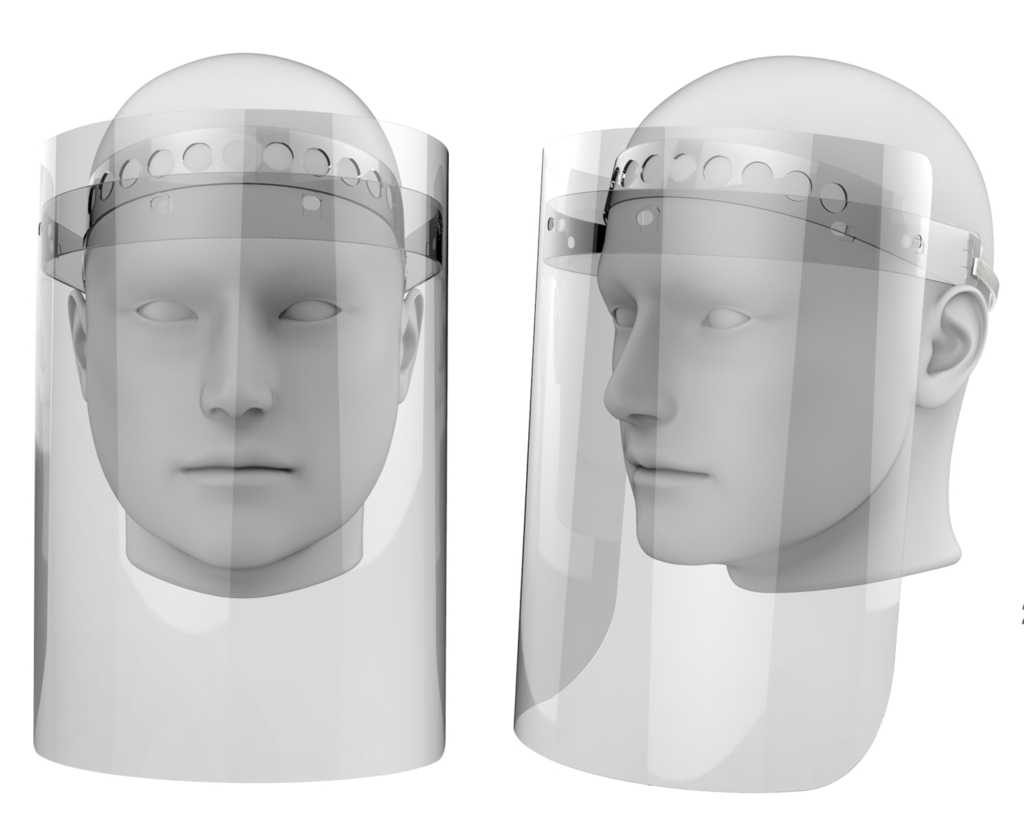

Le dernier modèle de visière de protection

Fiche technique :

Visière : écran facial de forme coupée plate transparente en polycarbonate 0.381mm (0,015 pouces) d’épaisseur, 220mm (10.24 pouces) de longueur et 331mm (13 pouces) de largeur, découpé à l’emporte-pièce, avec pellicules protectrices sur les deux surfaces recto-verso

Bandeau : moule à injection avec plastique HDPE, (Polyéthylène Haute Densité, approuvé par FDA)

Sangle ajustable : moule à injection avec silicone de qualité médicale, permet d’obtenir des pièces de grande qualité

Caractéristiques

  • Très bonne surface de protection en largeur, pour le cou et au-dessus du bandeau
  • Fiabilité des points de fixation et points de serrage autour de la tête
  • Compatible avec le port de lunettes
  • Très bonnes propriétés optiques, résistant à la projection
  • Très bonne résistance aux agents chimiques
  • Transparence anti-buée et anti-éraflures
  • Confort ajusté, légèreté, permettant tous les mouvements normalement exécutés et réduisant au minimum toute sensation de gêne et d’inconfort
  • Recyclable
  • Désinfectable et entièrement réutilisable
  • S’usine très facilement et ne nécessite pas de précautions particulières
  • Très résistante aux chocs et feu
  • Possibilité de bandeaux de différentes couleurs pour des usages différenciés
  • Possibilité d’apporter des modifications au modèle
  • Possibilité de remplacer l’écran et conserver la monture et l’attache

Résistance au traitement de désinfection : Le matériau utilisé pour l’écran a été testé et approuvé dans un bain Isopropyl Alcohol pour une durée de 1 heure (désinfectant). Il est aussi lavable à l’eau chaude 120 degrés F avec des produits de nettoyage.

Téléchargements

Télécharger la ficher technique fiche-technique.pdf

Démarrez votre production de visières de protection réutilisables

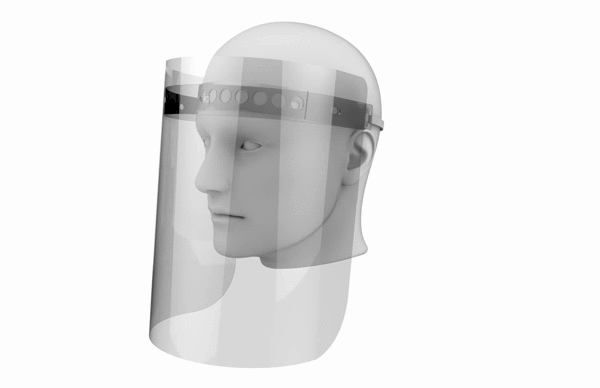

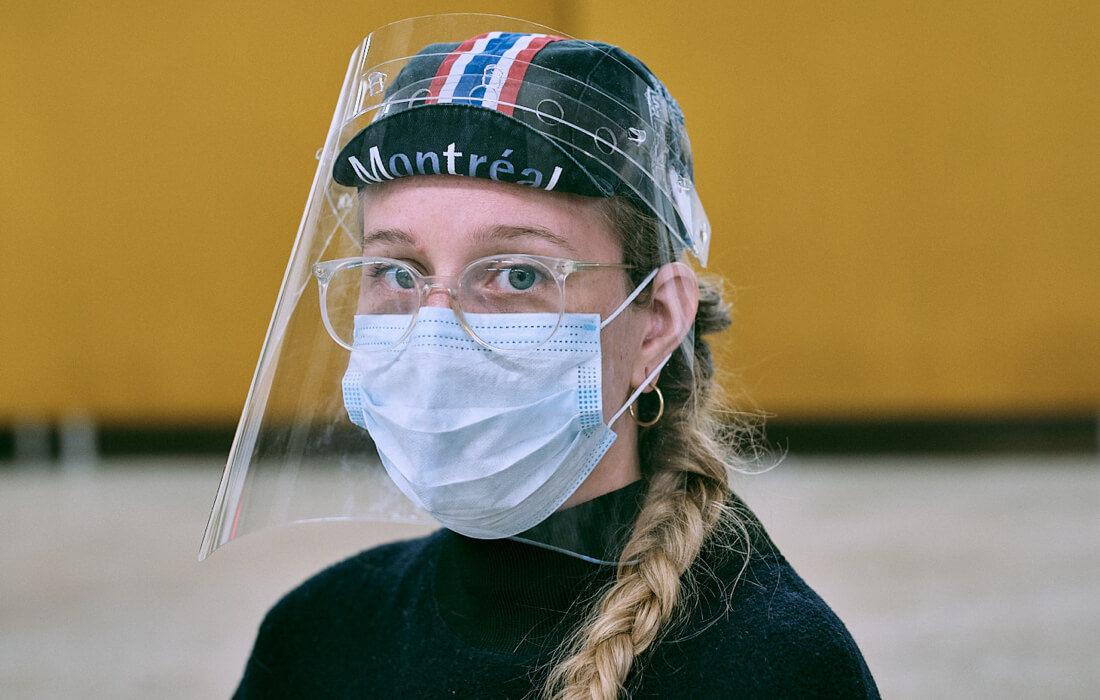

Notre premier modèle

Propriétés :

  • Très bonnes propriétés optiques
  • Très bonne résistance aux agents chimiques
  • Transparence anti-buée et anti-éraflures
  • Confort ajusté
  • Réutilisabilité possible
  • S’usine très facilement et ne nécessite pas de précautions particulières
  • Très résistante au choc et feu

Matériaux utilisés

  • Monture: plastique PETG (Polyéthylène Téréphtalate Glycolisé) incolore (ou pas) 0.06″ ou 0.04″, avec pellicule pour découpe laser
  • Visière: plastique PETG incolore 0.02 ou Polycarbonate ou Clear, PETE 0.019″, avec pellicule pour découpe laser
  • Bande élastique plat, 1 cm, ou bande élastique tricot (pour boutonnière)

Téléchargements

Visière : visiere.svg
Monture : bande.svg
Télécharger la ficher technique fiche-technique.pdf

Sous licence Creative Commons (NC-by-SA)

C’est-à-dire « Attribution + Pas d’Utilisation Commerciale + Partage dans les mêmes conditions (BY NC SA) ». En savoir plus ici

Parcourir notre page Wikifactory:

Parcourir notre page Github

Parcourir notre page Gitlab

Soutien aux services d’urgence

Au cours des dernières semaines, alors que la menace croissante de COVID-19 devient plus répandue, notre équipe a cherché à trouver un moyen d’aider et de contribuer. Nous sommes en mesure d’utiliser nos outils et notre infrastructure existants pour créer des visières de protection pour les travailleurs de première ligne des hôpitaux et des soins de santé.

Vous souhaitez plus d’information pour développer votre manufacture urbaine de visières échofab écrivez à l’adresse courriel visiere-echofab@communautique.quebec

Notre protocole de production

Notre équipe travaille en collaboration avec plusieurs experts, dont l’entreprise Tak Design spécialisée dans le domaine du design industriel et du développement de produits. Le premier prototype de visière a été testée et modifiée suite à son essai par l’utilisateur urgentologue de l’hôpital du Sacré-Coeur de Montréal et validée par son comité médical pour s’assurer que le matériel et la conception sont approuvés pour une utilisation dans les hôpitaux et qu’elle soit réutilisable. De cette expérience nous avons fait évoluer un 2e prototype pour le rendre entièrement réutilisable, pour inclure la sangle d’attache, et pouvant être fabriqué à grande échelle rapidement.

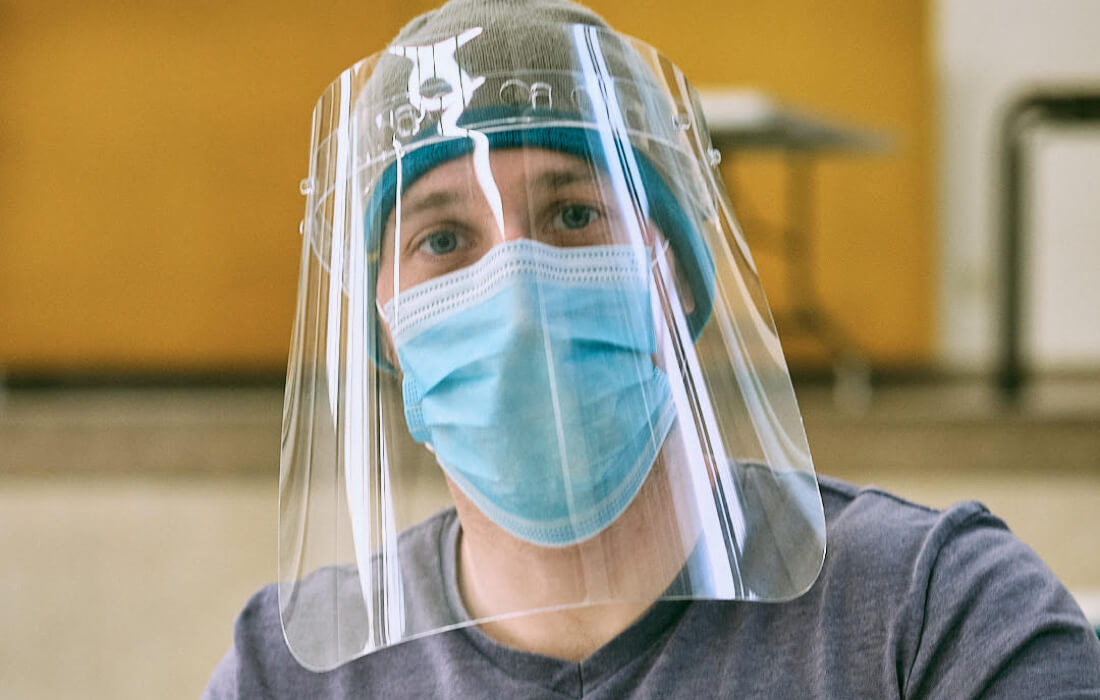

Résultat final

Une visière offre une protection par son effet anti projection au niveau des trois zones par lesquelles entre le virus : la bouche, le nez et le yeux. Elles peuvent protéger les porteurs des gouttelettes émises par une personne à proximité et face à l’écran, elles ne permettent pas de protéger des particules restant en suspension. Elles ne remplacent pas les masques de protection respiratoire. Elles peuvent donc être utilisées également avec un masque.

Soutenez la production de visières de protection échoFab :

Faire un don

FAQ

Pourquoi fabriquez-vous ces visières de protection ?

Communautique est connecté, par son Fab Lab, échofab, aux 2000 Fab Labs répertoriés et animés par la Fab Foundation du MIT, en provenance de plus de 126 pays. Depuis plusieurs semaines, nous voyons les Fab Labs du monde entier se mobiliser et développer des solutions pour la crise devenue pandémie. Nous avons analysé quels pourraient être les besoins, comment nous pourrions apporter notre contribution.

Nous avons recherché parmi les solutions de visières de protection les plus susceptibles d’être réutilisables, et trouvé le modèle Proto Shield, de Protohaven, entièrement réalisé avec la découpe laser, basé sur le modèle PRUSA. Suite à l’expérience de fabrication de plus de 35 000 visières, nous sommes revenus au modèle PRUSA pour le faire évoluer à nouveau vers une production avec moule à injection et avec une sangle d’attache réutilisable.

Parallèlement, à l’instar d’autres réseaux de Fab Labs ailleurs dans le monde, Communautique explore les moyens d’arrimer les ressources locales de production numérique (machinerie, pièces, matériaux et personnels) des secteurs communautaires, commerciaux, éducatifs et publics québécois.

Notre vision est en phase avec le mouvement Fab City qui propose un nouveau modèle urbain, économique et industriel permettant aux villes de produire localement la majorité de ce qu’elles consomment, connectées à un réseau mondial d’autres villes et de territoires qui mettent en place des stratégies similaires.

Combien de visières de protection pouvez-vous fabriquer?

Notre équipe vise à produire autant de visières de protection que possible pour répondre aux besoins. Nous avons créé une version entièrement découpée au laser qui nous a permis dans un premier temps d’augmenter considérablement notre capacité de production par rapport aux modèles imprimés en 3D des visières de protection. Nous avons également expérimenté la production de masse réalisée avec le procédé d’emporte-pièce, « die cutting« , qui consiste à couper une carte avec une forme arrondie ou personnalisée, pour la partie lentille avant de la visière. La prochaine étape nous permet d’expérimenter la production du bandeau et de l’attache avec des moules à injection.

Notre ambition est d’insérer ce projet de visières réutilisables au sein d’un projet d’économie circulaire fait au Québec et d’influencer les procédés mis de l’avant actuellement pour assurer un approvisionnement non seulement actuel mais également au cours des prochains mois.

Partenariats et collaborations

Merci de votre solidarité !

Nous sommes accompagnés par l’entreprise Tak Design, HyperBoreasProcédurable, COBOOM, avec une collaboration de Percolab, du Fab Lab du PEC  du Fab Lab LDI  de Nanogrande  du Groupe Lamour, de Fybon Nonwovens, de bénévoles et nous avons l’appui des acteurs de la communauté dont le District Central, l’ISEQ, Mme Émilie Thuillier, mairesse de l’Arrondissement et l’Honorable Mélanie Joly, ministre du Développement économique, que nous souhaitons remercier grandement.

Un grand merci à Luc Prévost pour ces démarches en continu de veille sur les besoins, de recherche de partenariat et de solutions innovantes, à Pierrot Péladeau pour ses conseils et rédaction précieux, à Robert Dumontet pour ses nombreuses mises en relation porteuses d’expertise, dont celle de Mario Perron expert en la « matière » première, et celle de M. Louis L’Homme gestionnaire en amélioration continue, à ADI Accélérateur pour la révision de nos procédures, à Linh-Chi Nguyen qui nous a adopté et fait de la magie pour nous trouver les précieux matériaux, à STIQ, qui a eu à coeur de nous mettre en relation avec son vaste réseau. Un grand merci à M. Alexandre Maquet de Créa-Pierre pour le don de ses feuilles de plastique PETg, que nous continuons à rechercher également.

Le Rotaract Club de l’Île de Montréal, le Rotary E-Club Premier et le Club Rotary Montréal Ville-Marie ont rejoint notre équipe pour nous aider à trouver les matériaux nécessaires à réaliser les visières, nous aider en atelier et assurer des livraisons. Nous avons pu envisager ensemble des solutions pour répondre aux besoins qui sont à risque d’exclusion des efforts des réseaux publics.

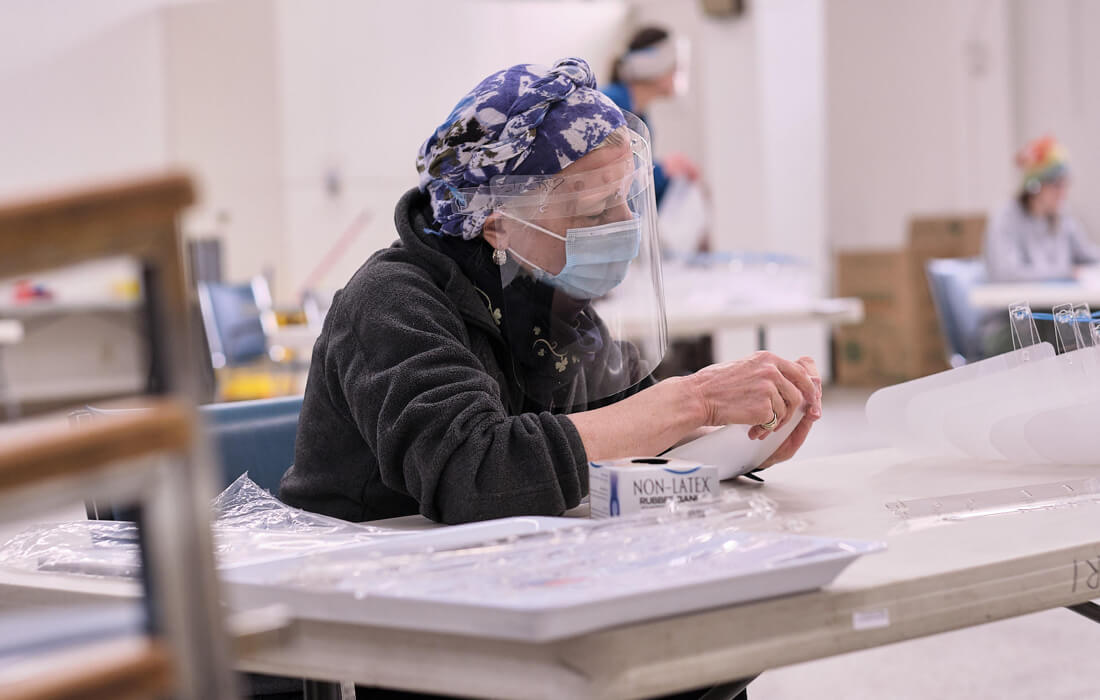

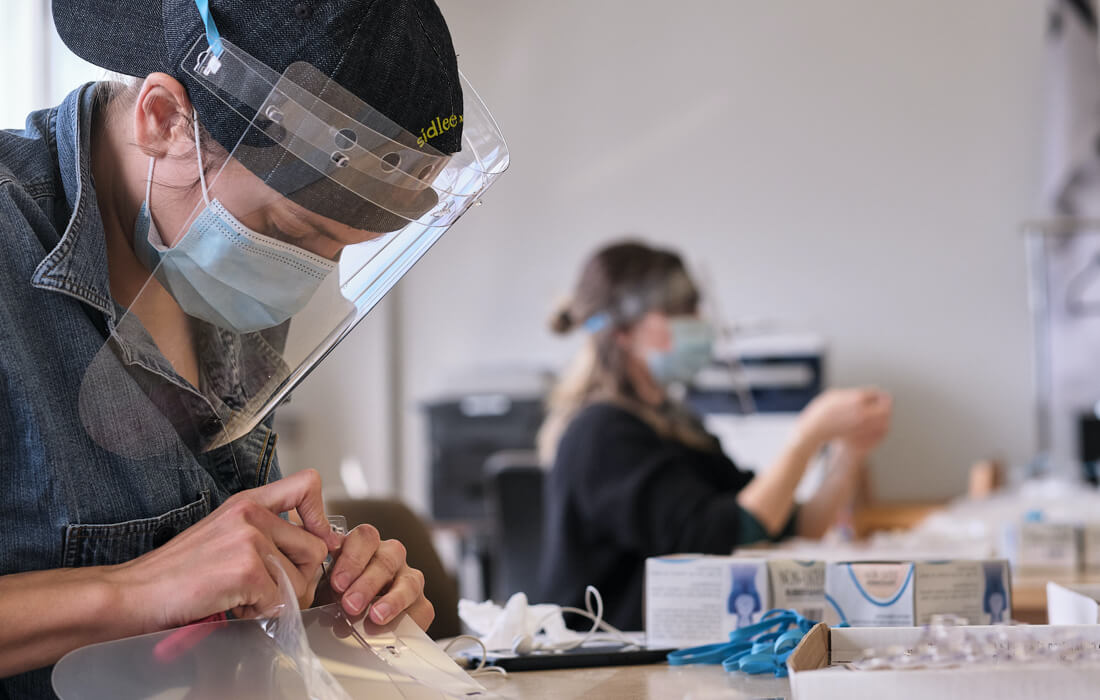

Un grand merci au personnel de la Bibliothèque Benny et du BennyFab, de se joindre à nous. Un grand merci également aux citoyennes et aux citoyens d’Ahuntsic-Cartierville qui se mobilisent pour assembler des milliers de visières, et à la Paroisse Saint-Benoit, qui nous a ouvert les portes de l’Église Saint-Jude dans un espace de travail, grand et bien éclairé.

Pour suivre l’évolution du projet sur Facebook : https://www.facebook.com/echoFab/

Qui sommes-nous ?

Communautique oeuvre depuis 21 ans à la démocratisation de l’accès aux technologies dans une perspective de développement durable, économique et social. Il a accompagné des centaines de milliers de personnes dans leur apprentissage des bases de l’Internet. Il est précurseur de l’arrivée des Living Labs, qu’il a contribué grandement à faire connaître, et de l’avènement des Fab Labs au Québec. Il a ouvert échofab, le 1er Fab Lab au Canada, et co-développé le réseau Fab Labs Québec.

Communautique se distingue également par ses pratiques en lien avec le développement durable, il a obtenu en 2019 l’Écocertification – Niveau 2 – Performance, par Écocert Canada.

Nous sommes doté de machines de production qui nous permettent de répondre à l’état d’urgence actuel, lié au COVID-19.
